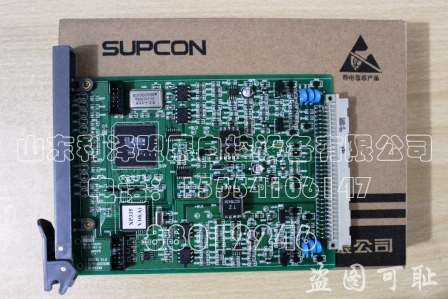

XP335脈沖量信號輸入卡

產品概述

XP335卡件總結了以往脈沖量卡的使用經驗，能滿足絕大多數應用場合的貼片化脈沖量信號的測量需求。每塊卡片能測量4路三線制或二線制1Hz到10Hz的脈沖信號。4路通道分2組，1、2通道為一組，3、4通道為一組，組組隔離；（0-2）V為低電平，（5050）V為高電平，無需跳線設置，且能做到計數時不丟失脈沖。XP335卡件不可冗余。

卡件采用CPLD結合CPU結構。每塊卡片上有1個CPU，1個CPLD。其中CPLD負責精確記錄外部脈沖量，CPU負責計算和數據轉發卡的通信。

通過組態，可以使卡件對輸入信號按照頻率型或累積型信號進行轉換。按頻率型進行信號轉換的方式適用于輸入信號頻率較高，對瞬時流量精度有較高要求的場合；按量積型進行信號轉換的方式適用于輸入信號頻率較低，對總流量精度有較高要求的場合；按累積型進行信號轉換的方式適用于輸入信號頻率較低，對總流量精度有較高要求的場合。

性能指標

使用說明

XP335卡件的外觀尺寸：187mm×145mm

指標燈

卡件狀態指示

通道指示燈狀態

更多產品信息，請瀏覽我公司網站：
業務洽談：15554106147 福經理/18769701216張工（微信與手機同號）
技術咨詢：13325117271 劉經理 （微信與手機同號）
輔助工具：QQ：18268484/718947776/2745941410 電話/傳真：0531-88012246
企業郵箱：13325117271@163.com；18268484@qq.com

脈沖量信號輸入卡ＸＰ３３５

脈沖量信號輸入卡能滿足絕大多數應用場合的貼片化脈沖量測量卡，每塊卡件能測量４路三線制或二線制１ｋｚ到１０ｋｈｚ的脈沖信號，分２組隔離；（０－２）Ｖ為低電平，（５－３０）Ｖ為高電平。

卡件技術指標

　　型號　　　　　　　　　　　　　　　　XP335

                                卡件電源

5V供電電源                     5ＶＤＣ，１ｍａｘ<１２０ｍＡ

２４Ｖ供電電源　　　　　　　　　２４ＶＤＣ，１ｍａｘ<２００ｍＡ

　　　　　　　　　　　　　　　　是否支持冗余

　　　　　　　　　　　　　　　　　　不支持

　　　　　　　　　　　　　　　　　　輸入回路

通道數　　　　　　　　　　　　　　　４路

　　　　　　　　　　　　　　　　　　信號類型：方形　正弦型

信號類型　　　　　　　　　　　　　　高電平，（５－３０）Ｖ，低電平（０－２）Ｖ

分辨率　　　　　　　　　　　　　　　１ＨＺ

測量范圍　　　　　　　　　　　　　　１ＨＺ－１０ＫＨＺ

卡件配電　　　　　　　　　　　　　　２４ｖ，Ｉｍｉｎ=４５MＡ

隔離方式                            光電隔離，分組隔離

                           　　　   500VAC １ｍｉｎ（現場側與系統側）

隔離電壓　　　　　　　　　　　　　　250VAC １ｍｉｎ(分組之間)

測量方式                            三線制或二線制

轉換時間

5HZ-10KHZ                           200MS

1HZ-5HZ                             200ms-1s

                                   ＥＭＣ指標　

抗電快速脈沖群干擾　　　　　　　　±１０００Ｖ

抗浪涌沖擊干擾　　　　　　　　　　±２０００Ｖ

抗射頻電磁波干擾　　　　　　　　　１０ｖ/ｍ

抗靜電放電干擾                    空氣放電±8KV，接觸放電±6KV

                                  間接放電±8KV
