產品概述

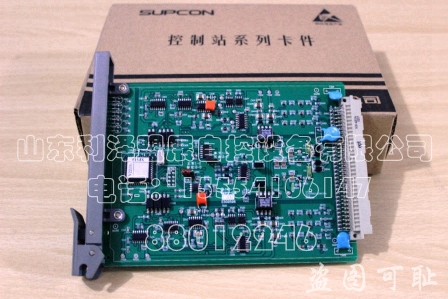

XP314是6路電壓信號輸入卡，每一路可單獨組態并接收各種型號的熱電偶以及電壓信號，將其調理后再轉換成數字信號并通過數據轉發卡送給主控制卡
XP314卡的6路信號調理分為兩組，其中1、2、3通道為第一組，4、5、6通道為第二組，同一組內的信號調理采用同一個隔離電源供電，兩組之間的電源和信號互相隔離，并且都與控制站的電源隔離。XP314可單獨工作，也可冗余配置。冗余配置時，工作卡和備用卡能對同一點信號同時進行采樣和處理，可無擾動切換。卡件具有自診斷功能，可在采樣、處理信號的同時進行自檢。當卡件冗余配置時，一旦工作卡自檢到故障，立即將工作權讓給備用卡，并且點亮故障燈報警，等待處理。當卡件單卡工作時，一旦自檢到故障，也會(huì )點亮故障燈報警。
XP314在采集熱電偶信號時具有冷端溫度采集功能，可對一熱敏電阻信號進行采集，采集范圍為（-50～+50）℃之間的室溫，冷端溫度誤差≤1℃。冷端溫度的測量也可以由數據轉發卡XP233完成。當組態中主控制卡對冷端配置為“就地”時，主控制卡使用I/O卡（XP314）采集的冷端溫度進行信號處理，即各個熱電偶信號采集卡件都各自采樣冷端溫度，冷端溫度測量元件安裝在I/O單位接線端子的底部（不可延伸），此時補償導線必須一直從現場延伸到I/O單元的接線端子處；當組態中主控制卡對冷端設置為“遠程”時，由數據轉發卡XP233采集冷端溫度，主控制卡使用XP233卡采集的冷端溫度進行信號處理。
用戶可通過上位機對XP314卡進行組態，選擇需要處理的信號類型，并可隨時在線更改，使用方便靈活。
技術指標
型號 | XP314 |
卡件電源 | |
5V供電電源 | 5VDC，Imax＜30mA |
24V供電電源 | 24VDC，Imax＜30mA |
是否支持冗余 | |
支持 | |
輸入回路 | |
通數道 | 6路 |
信號類型 | 電壓信號、熱電偶信號，組態可選 |
濾波時間 | 組態可選 |
分辨率 | 15bit，帶極性 |
輸入阻抗 | 1MΩ |
隔離方式 | 光電隔離，分組隔離 |
隔離電壓 | 500VAC 1min（現場側與系統側） 250VAC 1min（組組之間） |
共模抑制比 | 大信號＞100dB，小信號＞130dB |
串模抑制比 | 大信號＞50dB，小信號＞60dB |
斷線檢測 | 對熱電偶信號具有斷線檢測功能 |
EMC指標 | |
抗電快速脈沖群干擾 | ±1000V |
抗浪涌沖擊干擾 | ±1000V |
抗射頻電磁波干擾 | 10V/m |
抗靜電放電干擾 | 空氣放電±8kV，接觸放電±6kV 間接放電±8kV |
信號測量范圍及精度
信號類型 | 測量范圍 | 精度 | 其它 |
B型熱電偶 | （0～1800）℃ | ±0.2%FS |
冷端補償誤差±1℃
|
E型熱電偶 | （-200～900）℃ | ±0.2%FS | |
J型熱電偶 | （-40～750）℃ | ±0.2%FS | |
K型熱電偶 | （-200～1300）℃ | ±0.2%FS | |
S型熱電偶 | （200～1600）℃ | ±0.2%FS | |
T型熱電偶 | （-100～400）℃ | ±0.2%FS | |
毫伏 | （0～100）mV | ±0.2%FS | |
毫伏 | （0～20）mV | ±0.2%FS | |
標準電壓 | （0～5）V | ±0.2%FS | |
標準電壓 | （1～5）V | ±0.2%FS |
使用說明
XP314卡件外觀尺寸：187mmｘ145mm
指示燈
LED指標燈 | FAIL（紅） | RUN（綠） | WORK（綠） | COM（綠） | POWER（綠） |
意義 狀態 | 故障指標 | 運行指示 | 工作/備用 | 通訊指示 | 5V電源指示 |
常滅 | 正常 | 不運行 | 備用 | 無通信 | 故障 |
常亮 | 自檢故障 | -- | 工作 | 組態錯誤 | 正常 |
閃 | CPU復位 | 正常 | 切換中 | 正常 | -- |
跳線
J2 | 1-2 | 單卡配置 |
2-3 | 冗余配置 | |
J301 | 寫保護跳線 | 禁止用戶使用 |
故障分析與排除
常見故障及排除方法如下表所示
序號 | 故障特征 | 故障原因 | 排除方法 |
1 | COM燈滅 | 和數據轉發卡無通信 | 檢查數據轉發卡 |
2 | COM燈常亮 | 組態卡件類型不一致 | 核對卡件類型是否正確；對I/O槽位重組態，編譯后下載 |
3 | FAIL燈閃 | 卡件復位，CPU沒有正常工作 | 檢查CPU芯片是否損壞； 檢查組態是否正確、是否下載； 插拔卡件后重新上電； 如仍不正常請更換卡件 |
4 | 所有通道無輸入 | 電源故障 | 更換卡件 |
5 | FAIL燈常亮 | 卡件硬件有故障 | 更換卡件 |
6 | 互為冗余的兩塊卡件WORK燈都亮 | 跳線不正確或卡件硬件故障 | 檢查跳線J2是否接2-3，如仍不正常請更換卡件 |
