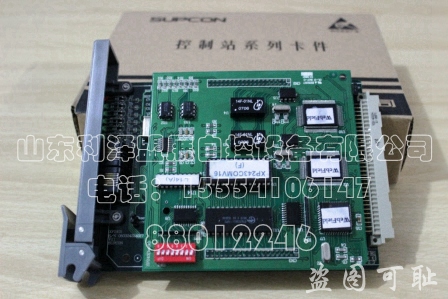

XP362(B)晶體管觸點開關量輸出卡
基本說明
晶體管觸點開關量輸出卡XP362(B)為智能型8路無源晶體管觸點開關量輸出卡,具有輸出自檢功能,它支持單卡和冗余兩種工作方式。XP362(B)卡可以通過中間繼電器驅動電動控制裝置,也可以直接驅動電流較小的電磁閥。本卡件不提供中間繼電器的工作電源。
性能指標
型號 | XP362(B) | |
卡件供電 | 5V系統功耗 | Imax≤100mA |
24V系統功耗 | Imax≤20mA | |
通道數量 | 8 | |
5V系統功耗 | ≤100mA | |
24V系統功耗 | ≤100mA | |
供電電源范圍 | 24VDC:(24.0±0.5)V 5VDC:(5.0~5.3)V | |
是否支持熱插拔 | 支持 | |
是否支持冗余 | 支持 | |
故障條件下的輸出狀態 | 保持 | |
輸出響應時間指標 | <5ms | |
外配電供電范圍 | 24V±20% | |
信號類型 | 晶體管開關觸點(OC) | |
邏輯0輸出閾值 | 最大漏電流小于0.1mA | |
邏輯1輸出閾值 | 輸出晶體管壓降小于0.3mA | |
隔離方式 | 光電隔離,統一隔離 | |
負載能力 | 每點50mA(24V,吸收電流) | |
配電方式 | 卡件不提供24V電源,需外配 | |
隔離方式 | 光電隔離,統一隔離 | |
隔離電壓 | 500VAC 1分鐘(現場側與系統側) | |
靜電放電抗擾度 | 依據標準:GB/T17626.2(IEC61000-4-2) 空氣放電±8kV,接觸放電±6kV,間接放電±8kV | |
電快速瞬變脈沖群抗擾度 | 依據標準:GB/T17626.4(IEC61000-4-4)信號端±1000V | |
浪涌(沖擊)抗擾度 | 依據標準:GB/T17626.5(IEC61000-4-5)信號端±2000V | |
抗射頻電磁波干擾 | 10V/m | |
工作環境 | 工作溫度:(0~50)℃ | |
存放溫度:(-40~70)℃ | ||
工作濕度:10%~90%,無凝露 | ||
存放濕度:10%~95%,無凝露 | ||
大氣壓力:(62-106)kPa,相當于海拔4000米 |
接口特性
XP362(B)卡可以直接驅動現場設備,也可以通過XP527轉接模塊連接到XP562-GPRU或者XP562-GPRPU端子板現場設備的控制。
XP362(B)卡直接驅動現場設備(使用XP520/XP520R接線端子板)。
通過8路通用繼電器輸出端子板X(qián)P562-GPRU驅動現場設備。
通過8路有源通用繼電器輸出端子板X(qián)P5620-GPRPU驅動現場設備。
使用說明
XP362(B)結構尺寸:187mm×145mm
LED指示燈說明
XP362(B)卡件的LED指示燈分為兩組:5個常規LED狀態指示燈和4個雙色LED通道指示燈。對照下圖由上至下,依次是FAIL、RUN、WORK、COM、POWER、CH1/2、CH3/4、CH5/6、CH7/8。各指示燈功能如下表所示:
卡件運行狀態指示燈
LED指標燈 | FAIL(紅) | RUN(綠) | WORK(綠) | COM(綠) | POWER(綠) |
意義 狀態 | 故障指示 | 運行指示 | 工作/備用 | 通信指示 | 5V電源指示 |
暗 | 正常 | 不運行 | 備用 | 無通信 | 故障 |
常亮 | 自檢故障 | CPU故障 | 工作 | 組態錯誤 | 正常 |
閃 | CPU復位 | 正常 | 切換 | 正常 | 硬件故障 |
通道狀態指示燈
LED燈指示狀態 | 通道狀態指示 | |
CH 1/2 | 綠-紅閃爍 | 通道1:ON、 通道2:ON |
綠 | 通道1:ON、 通道2:OFF | |
紅 | 通道1:OFF、 通道2:ON | |
暗 | 通道1:OFF、 通道2:OFF | |
CH 3/4 | 綠-紅閃爍 | 通道3:ON、 通道4:ON |
綠 | 通道3:ON、 通道4:OFF | |
紅 | 通道3:OFF、 通道4:ON | |
暗 | 通道3:OFF、 通道4:OFF | |
CH 5/6 | 綠-紅閃爍 | 通道5:ON、 通道6:ON |
綠 | 通道5:ON、 通道6:OFF | |
紅 | 通道5:OFF、 通道6:ON | |
暗 | 通道5:OFF、 通道6:OFF | |
CH 7/8 | 綠-紅閃爍 | 通道7:ON、 通道8:ON |
綠 | 通道7:ON、 通道8:OFF | |
紅 | 通道7:OFF、 通道8:ON | |
暗 | 通道7:OFF、 通道8:OFF |
注:(1)初始上電時,FAIL燈閃爍一下,接著熄滅。(2)卡件正常工作時,FAIL燈常暗、RUN燈有節奏地閃爍、WORK燈常亮(冗余時若作為備用卡件則WORK燈常暗)、COM燈有節奏地閃爍、POWER燈常亮。(3)24V供電故障、看門狗初始化故障或通道自檢時FALL燈點亮。
跳線
跳線說明
卡件上的JP102跳線用于設置卡件工作狀態。
狀態 跳線 | JP102 |
冗余狀態 | 2-3短接 |
單卡工作 | 1-2短接 |
跳線舉例
XP362(B)卡件冗余方式工作跳線
注:冗余的兩塊卡件必須插在相鄰的兩個I/O槽位中,且卡件地址應為ADD(偶數)與ADD+1。
端子板選擇
除使用XP520/XP521外,XP362(B)還能通過XP527轉接模塊與以下端子板配套使用。
配套端子板
<td valign="top" width="106" style="border-top: none; bo
描述 | 型號 | 使用范圍 | 備注 |
8路通用繼電器輸出端子板 |
XP562-GPRU |
繼電器節點 | 可配置兩塊冗余XP362(B)卡 或者一塊不冗余XP362(B)卡 |
